YLZK-T2 TQ2765型鍋爐控制器使用說明書
(燃燒器控制方式：壓力變送器)
電話：0394-6772166 13839468258
河南省鴻泰鍋爐制造有限公司
南京仁泰法恩電氣有限公司
目錄及注意事項
一、概述
二、安裝接線
三、顯示
四、基本操作
五、參數設定
六、運行與控制
七、報警和連鎖保護
八、異常處理及故障排除
附表、附圖
感謝您使用本公司產品，為了正確使用本機并充分發揮效用，請您在使用之前務必仔細閱讀說明書！
開箱檢查：
◇ 觀察產品包裝箱上標示的規格、型號，確認和您定購的相符
◇ 按裝箱單核對產品、附件的規格、數量
◇ 確認本機在運輸過程中沒有損壞
◇ 有任何問題請?jiān)?日內與本公司聯絡。如在收到貨物7日內未與本公司書面聯絡，則視同您已認可。超過此限，恕不受理。
安全注意
◇ 本機必須由具有相應資格的專業技術人員按說明書安裝
◇ 安裝使用的配件必須符合國家電氣標準
◇ 確認電源電壓在規定的范圍之內，保證良好的接地
◇ 不能將強電接入弱電信號輸入端
◇ 在雷擊災害高發地區應使用防雷模塊對控制器進行保護
售后服務
◇ 在您遇到問題或設備故障時，請及時與我公司用戶服務部門聯系。請您在反映問題時盡量說明：產品的型號、編號、配件、鍋爐生產廠、購買日期、使用情況、具體故障現象
◇ 在正常安裝、使用的情況下，本機自出廠之日起12個月內發生質量問題實行在廠免費保修。超過保修期后視情況需收取相應費用
◇ 如出現以下問題，應由用戶承擔相關費用：① 使用不當造成的人為損壞 ② 自然災害及污染等造成的損壞 ③ 電源電壓異常、電路連接不當?shù)仍斐傻膿p壞
使用條件
◇ 環境溫度：0 ～ 45 ℃
◇ 大氣壓力：86 ～ 106 Kpa
◇ 相對濕度：< 90 %（無結露）
◇ 額定電源電壓：220V AC，頻率：50Hz
◇ 電源電壓范圍：額定值的90% ～ 110%
◇ 強電線路和連接傳感器等的弱電線路必須分別穿管走線，否則控制器可能無法正常工作
◇ 溫度傳感器原配接線需延長時，應使用屏蔽線
一、概述
YLZK-T2系列控制器是我公司推出的新一代鍋爐控制器。T2控制器以ARM公司cortex-M3系列微處理器為核心，以彩色觸摸屏作為人機界面，具有文字、圖形、動畫等顯示功能。它是一款外形美觀、抗干擾能力強、可靠性高、性價比高的鍋爐控制器。
二、狀態條除開機畫面外，其它所有畫面的下方，都有一狀態條，形式如圖 1 所示。
圖 1 狀態條
2.1 狀態：
“狀態”是當前控制器所處的工作狀態，分別為“待命”、“報警”以及“運行”。
開機后若無故障，系統處于待命狀態，狀態框顯示為“待命”。出現故障時系統進入報警狀態，狀態框顯示為“報警”。按“
”鍵，系統進入運行狀態
，狀態框顯示“運行”。
2.2 系統信息
顯示報警信息。
2.3 時間
顯示目前的系統時間。格式為： " XX 時： XX 分： XX 秒"。
三、基本操作
3.1 主畫面操作
接通控制器電源，液晶觸摸屏上顯示開機畫面。如圖 2 所示。
圖 2 開機畫面
按下觸摸屏中間的“仁泰自控”按鍵，控制器“嘀”響一聲，觸摸屏進入主畫面，如圖 3 所示。
圖 3 主畫面
主畫面右上方 ON/OFF 按鍵，在系統處于“待命”狀態時,顯示“
”；在系統即進入“運行”狀態時，顯示“
”；在系統即進入“報警”狀態時，顯示“
”。燃燒器根據比較當前鍋爐壓力和設置的壓力來判斷是否工作。當出現報警并停爐時，若報警一直存在，“
”變?yōu)?ldquo;
”鍵；若報警消除，按“
”鍵，“
”鍵變?yōu)?ldquo;
”鍵。
液晶觸摸屏上同時顯示燃燒器、給水泵的工作狀態，給水泵的主備狀態、手自動狀態，冷凝循環泵的工作狀態、手自動狀態，當前鍋爐水位。
藍色狀態框：鍋爐水位、蒸汽壓力、排煙溫度，給水溫度，水位，節能器煙溫，冷凝煙溫。 (當前鍋爐狀況)
綠色狀態框：排煙超溫、超壓報警、停爐壓力、啟爐壓力、目標壓力。 (參數設置)
按綠色狀態框，畫面跳入?yún)?shù)設置畫面；按給水泵、冷凝循環泵及燃燒器均可進入其手動操作畫面。
給水泵有主泵和備泵。處于當前可操作狀態的給水泵顯示藍色，否則為灰色。
給水泵、冷凝循環泵處于手動狀態時該泵旁顯示“手動”；處于自動狀態時顯示“自動”。
點擊
，則回到主畫面。
3.2 給水泵的控制和手動操作
3.2.1 給水泵的自動控制
當水位測量選擇為“4 支電極” 時：
鍋筒水位低于低水位電極時，控制器啟動給水泵；鍋筒水位達到高水位電極時，控制器關閉給水泵；
鍋筒水位再次低于低水位電極時，控制器重新啟動給水泵。
當水位測量選擇為“6 支電極”時：
鍋筒水位達到高水位電極時，控制器延時 10 秒后關閉給水泵；鍋筒水位低于中水位電極時，控制器延時 10 秒后啟動給水泵。
當水位測量選擇為“4-20mA”時：
當鍋筒水位低于“低水位”設置值時，啟動給水泵；
當鍋筒水位達到“高水位”設置值時，停止給水泵。
給水泵在自動運行時間段，控制器根據 PID 設置，進行運算，變頻輸出。
3.2.2 給水泵的手動操作
水位測量選擇為“ 4 支電極”時或者水位測量選擇為“ 6 支電極”時：

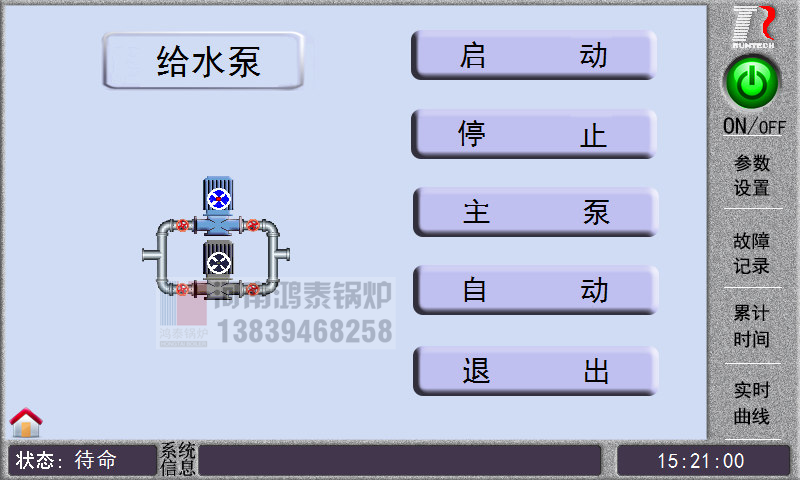

在主畫面上，按給水泵進入“給水泵”畫面。如圖 4 所示。
圖 4 給水泵的設置和手動操作
按“手動/自動”按鍵，給水泵原為手動狀態就轉變?yōu)樽詣?dòng)狀態，同時該按鍵變?yōu)?ldquo;自動”；原為自動狀態就轉變?yōu)槭謩?dòng)狀態，同時該按鍵變?yōu)?ldquo;手動”。
按“主泵/備泵”按鍵，給水泵原為主泵就切換到備泵，同時該按鍵變?yōu)?ldquo;備泵”；原為備泵就切換到主泵，同時該按鍵變?yōu)?ldquo;主泵”。
按“啟動”按鍵，控制器啟動給水泵，同時被置為手動狀態。
按“停止”按鍵，控制器關閉給水泵，同時被置為手動狀態。
按“退出”按鍵，退回到主畫面。
點擊當前正在使用的給水泵，控制器啟動給水泵，再次點擊已啟動的給水泵，控制器關閉給水泵，同時被置為手動狀態。
點擊當前未使用的給水泵，給水泵被切換到使用狀態，再次點擊切換到使用狀態的給水泵，控制器啟動給水泵，同時被置為手動狀態。
水位測量選擇為“4-20mA”時：
在主畫面上，按給水泵進入“給水泵”畫面。如圖 5 所示。
圖 5 給水泵的設置和手動操作
按“手動/自動”按鍵，給水泵原為手動狀態就轉變?yōu)樽詣?dòng)狀態，同時該按鍵變?yōu)?ldquo;自動”；原為自動狀態就轉變?yōu)槭謩?dòng)狀態，同時該按鍵變?yōu)?ldquo;手動”。
按“主泵/備泵”按鍵，給水泵原為主泵就切換到備泵，同時該按鍵變?yōu)?ldquo;備泵”；原為備泵就切換到主泵，同時該按鍵變?yōu)?ldquo;主泵”。
按“啟動”按鍵，控制器啟動給水泵，同時被置為手動狀態。
按“停止”按鍵，控制器關閉給水泵，同時被置為手動狀態。
按“+”按鍵，給水泵啟動并在手動狀態下，增加變頻輸出。
按“-”按鍵，給水泵啟動并在手動狀態下，減小變頻輸出。
按“退出”按鍵，退回到主畫面。
點擊當前正在使用的給水泵，控制器啟動給水泵，再次點擊已啟動的給水泵，控制器關閉給水泵，同時被置為手動狀態。
點擊當前未使用的給水泵，給水泵被切換到使用狀態，再次點擊切換到使用狀態的給水泵，控制器啟動給水泵，同時被置為手動狀態。
3.3 冷凝循環泵的控制和手動操作
3.3.1 冷凝循環泵的自動控制
燃燒器啟動時，冷凝循環泵啟動；
燃燒器關閉時，冷凝循環泵延時 3 分鐘關閉。
3.3.2 冷凝循環泵的手動操作

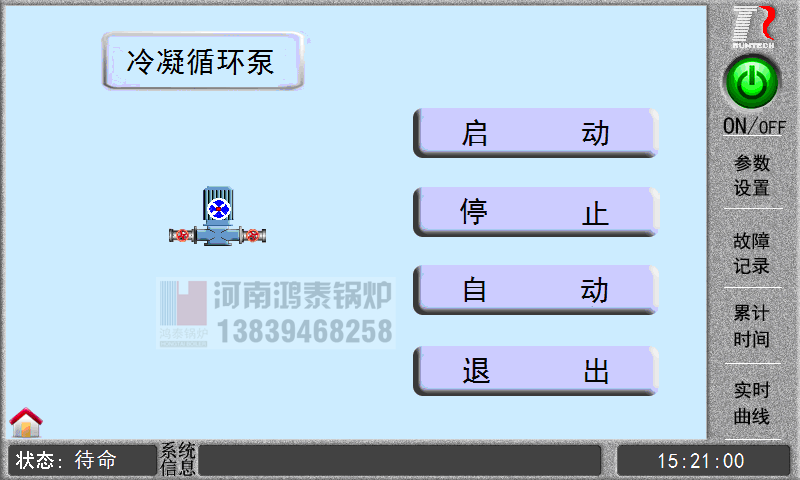

在主畫面上，按冷凝循環泵進入“冷凝循環泵”畫面。如圖 6 所示。
圖 6 冷凝循環泵的設置和手動操作
按“手動/自動”按鍵，冷凝循環泵原為手動狀態就轉變?yōu)樽詣?dòng)狀態，同時該按鍵變?yōu)?ldquo;自動”；原為自動狀態就轉變?yōu)槭謩?dòng)狀態，同時該按鍵變?yōu)?ldquo;手動”。
按“啟動”按鍵，控制器啟動冷凝循環泵，同時被置為手動狀態。
按“停止”按鍵，控制器關閉冷凝循環泵，同時被置為手動狀態。
按“退出”按鍵，退回到主畫面。
3.4 燃燒器的手動操作
當燃燒器工作方式選擇為“兩段火”時：

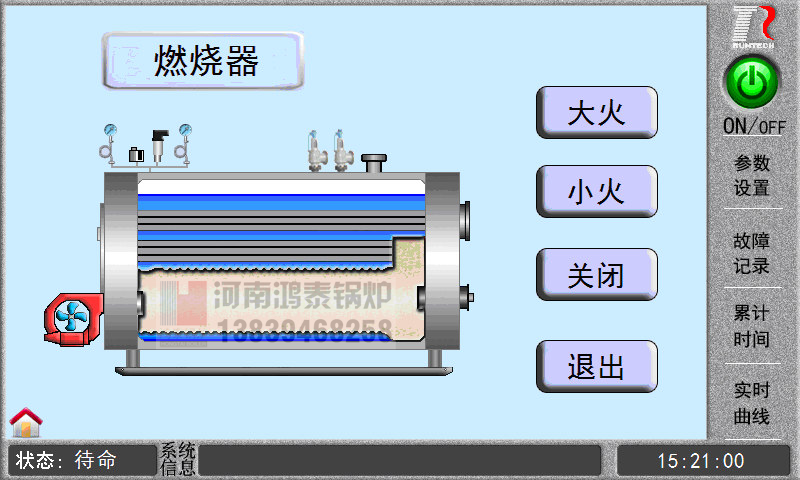

控制器處于待命狀態時，在主畫面上按燃燒器，進入“燃燒器操作”畫面。如圖 7 所示。
圖 7 燃燒器操作
按“大火”按鍵，燃燒器工作在大火狀態；
按“小火”按鍵，燃燒器工作在小火狀態；
按“關閉”按鍵，燃燒器關閉；
按“退出”按鍵，退回到主畫面。
當燃燒器工作方式選擇為“內置比調”時：

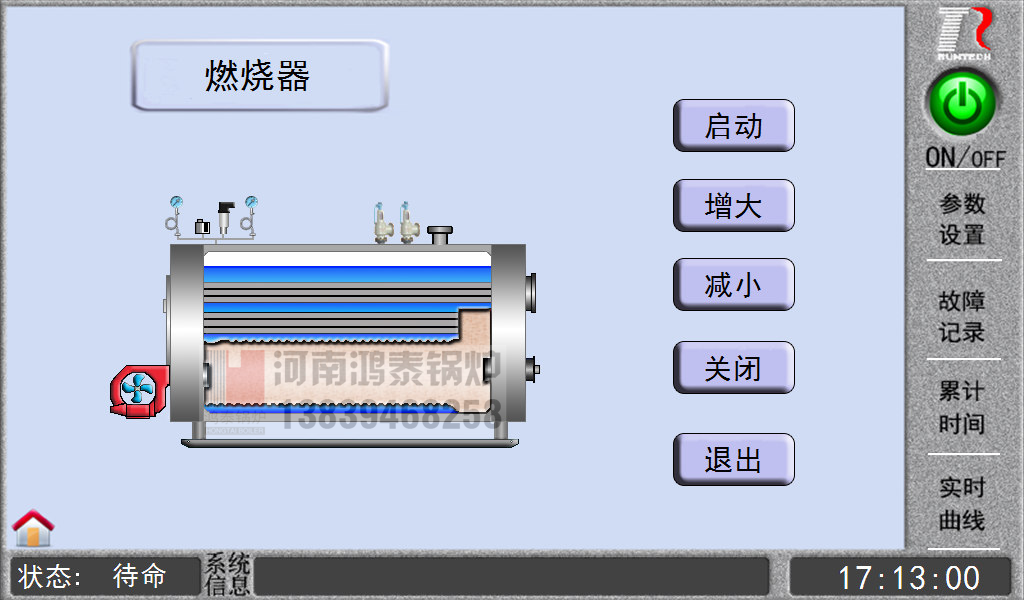

控制器處于待命狀態時，在主畫面上按燃燒器，進入“燃燒器操作”畫面。如圖 8 所示。
圖 8 燃燒器操作
按“啟動”按鍵，燃燒器啟動；
按“增大”按鍵，燃燒器增大繼電器，閉合約 1 秒，然后斷開；
按“減小”按鍵，燃燒器減小繼電器，閉合約 1 秒，然后斷開；
按“關閉”按鍵，燃燒器關閉；
按“退出”按鍵，退回到主畫面。
四、設置操作
4.1 參數設置選擇
在主畫面右方按“參數設置”鍵，進入?yún)?shù)設置選擇畫面，如圖 9 所示。
圖 9 設置選擇
按“公共參數”鍵，進入?yún)?shù)設置畫面；
按“時間設置”鍵，進入日期時間查詢和設置畫面；
按“密碼設置”鍵，進入密碼設置畫面；
按“通訊參數”鍵，進入通訊參數設置畫面；
4.1.1 公共參數設置
在參數設置選擇畫面中，按“公共參數”鍵，進入?yún)?shù)設置畫面。如圖 10 所示。
圖 10 報警溫度設置畫面
排煙超溫：100-400 ℃。
超壓報警：0.10-4.00Mpa。
停爐壓力：0.10-4.00Mpa。
啟爐壓力：0.10-4.00Mpa。
目標壓力：0.07-3.97Mpa。
輸出上限：0-100%。
輸出下限：0-100%。
按“退出”鍵，回到參數設置選擇畫面。
4.1.2 時間設置

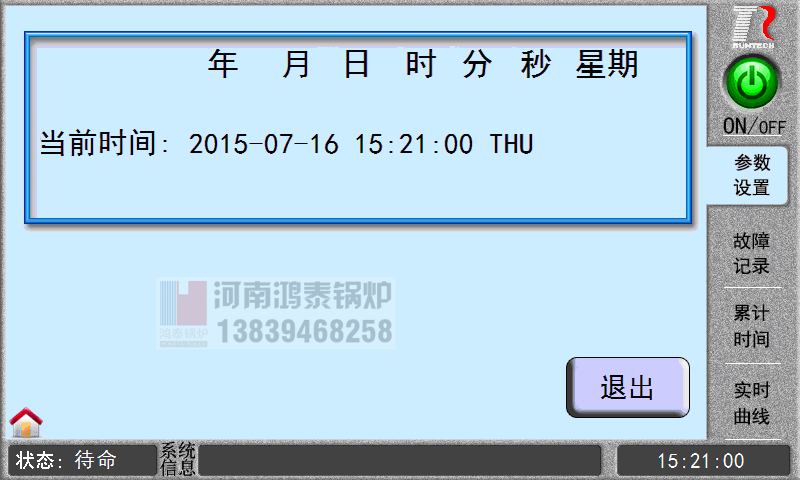

在參數設置選擇畫面中，按“時間設置”鍵，進入時間設置畫面。如圖 11 所示。
圖 11 時間設置
在時間窗口中顯示當前系統時間。分別為：年、月、日、時、分、秒和星期。
設置時間時，必須一次設置“年、月、日、時、分、秒”6 個時間參數。
“星期”不能設置，星期隨著年、月、日的變化而自動變化。
按“退出”鍵，回到設置選擇畫面。
4.1.3 密碼設置

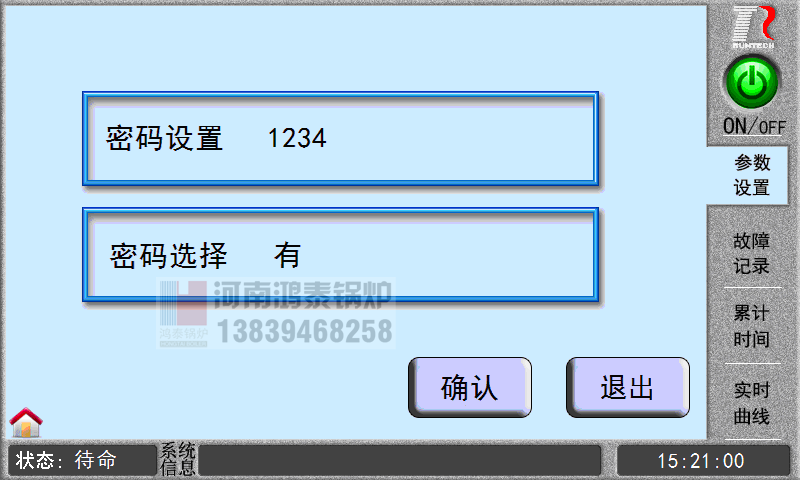

在參數設置選擇畫面中，按“密碼設置”鍵，進入密碼設置畫面。如圖 12 所示。
圖 12 密碼設置
密碼設置：輸入四位數字
密碼選擇：有、無。
有：輸入的四位數字有效，在進入?yún)?shù)設置選擇畫面時，輸入密碼即可進入。
無：輸入的四位數字無效，在進入?yún)?shù)設置選擇畫面時，不需要密碼即可進入。
4.1.4 工作方式設置
在參數設置選擇畫面中，按左上角，具有一個隱形按鍵，輸入密碼（如不知道密碼請聯系公司技術部：13839468258查詢）進入二級設置畫面，如圖 13 所示。

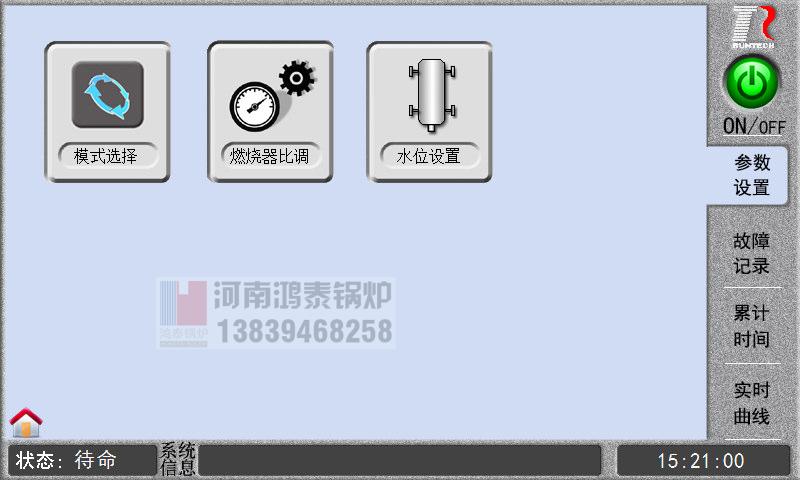

圖 13 二級設置畫面
按“模式選擇”鍵，進入模式選擇畫面；
按“燃燒器比調”鍵，進入燃燒器比調畫面；
按“水位設置”鍵，進入水位設置畫面；
注：當燃燒器工作方式選擇“兩段火力”時，燃燒器比調按鍵不顯示；當水位測量選擇的不是“4-20mA”
時，水位設置按鍵不顯示。
4.1.5 模式選擇

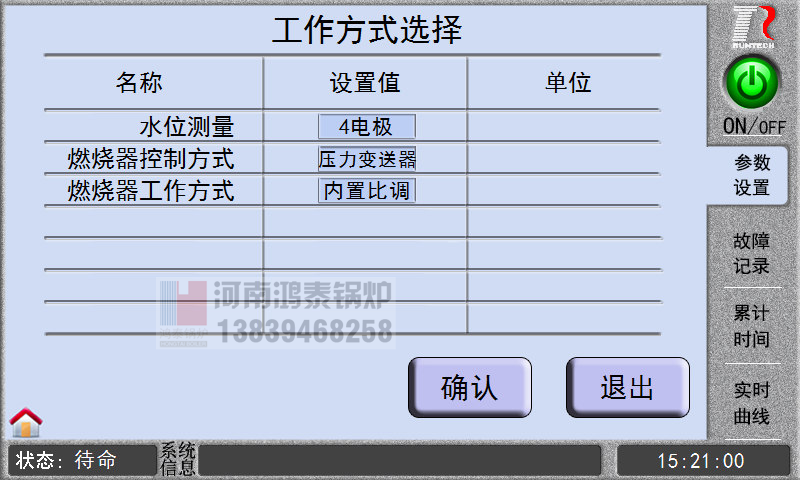

在二級參數設置選擇畫面中，按“模式選擇”鍵，進入工作方式選擇畫面。如圖 14 所示
圖 14 工作方式選擇畫面
水位測量：4 電極 / 6 電極 / 4-20mA；
燃燒器控制方式：壓力變送器 / 壓力控制器；
燃燒器工作方式：內置比調 / 兩段火力；
按“退出”鍵，回到二級設置畫面。
4.1.6 燃燒器比調
在二級參數設置選擇畫面中，按“燃燒器比調”鍵，進入燃燒器比調設置畫面。如圖 15 所示

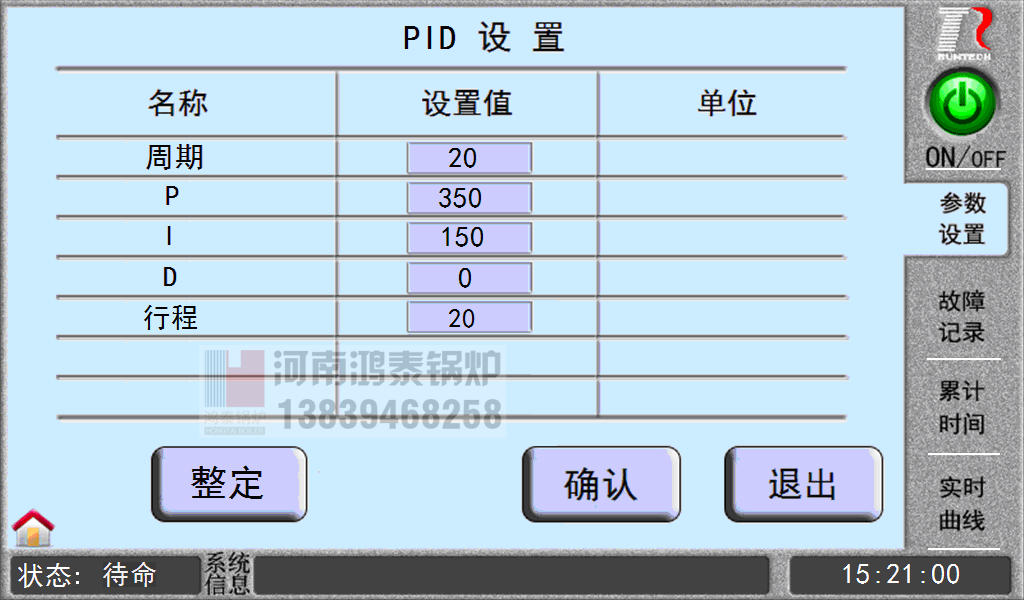

圖 15 燃燒器比調畫面
周期：1~3600。 P：1~1000。 I：1~3600。 D：0~20 。
行程：10~300 。
建議客戶初始設置為：
周期=10；P=350；I=150；D=0。
按“退出”鍵，回到二級參數設置畫面。
注：當燃燒器選擇“兩段火力”時，燃燒器比調按鍵不顯示，并且無法 PID 設置。
4.1.7 水位設置

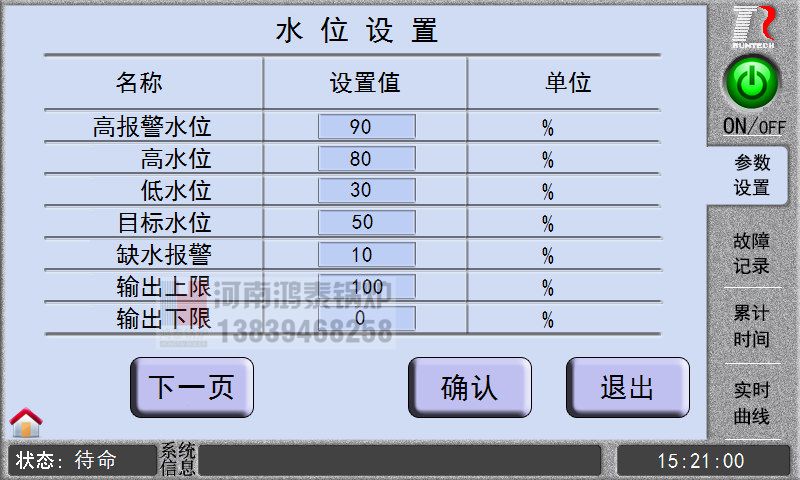

在二級參數設置選擇畫面中，按“水位設置”鍵，進入水位設置畫面。如圖 16 所示
圖 16 水位設置畫面
高報警水位：0-100%。
高水位：0-100%。
低水位：0-100%。
目標水位：0-100%。
缺水報警：0-100%。
輸出上限：0-100%。
輸出下限：0-100%。
按“下一頁”鍵，進入給水泵 PID 設置畫面；按“退出”鍵，回到二級參數設置畫面。
圖 17 給水泵 PID 設置畫面
周期：1~3600。 P：1~1000。 I：1~3600。 D：0~20 。
按“上一頁”鍵，進入水位設置畫面；按“退出”鍵，回到二級參數設置畫面。
注：高報警水位 > 高水位 > 低水位 > 目標水位 > 缺水報警.
4.1.8 通訊參數設置

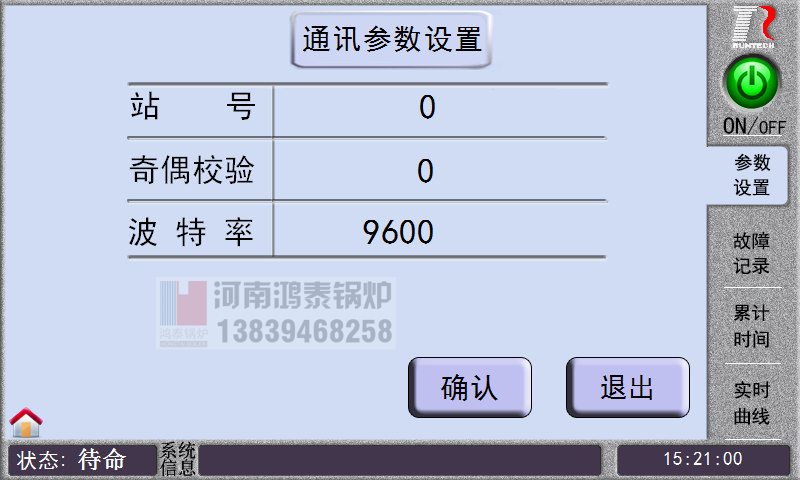

在參數設置選擇畫面中，按“通訊參數”鍵，進入通訊參數畫面。如圖 18 所示。
圖 18 通訊參數設置
站號：0-255。
奇偶校驗：0-2。0：無校驗；1：奇校驗；2：偶校驗。
波特率：9600、19200。
按“退出”鍵，回到設置選擇畫面。
4.2 故障記錄

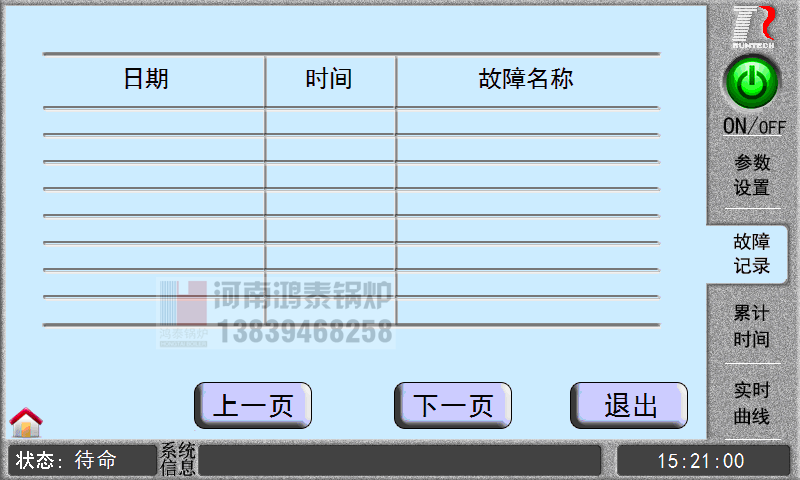

畫面的右方，按“故障記錄”鍵，進入“故障記錄”畫面，如圖 19 所示。
圖 19 故障記錄
按“退出”鍵，回到主畫面。
4.3 累計時間
在設置選擇畫面中，按“累計時間”鍵，進入累計時間畫面。如圖 20 所示。
圖 20 累計時間畫面
按“退出”鍵，回到設置選擇畫面。
4.4 實時曲線

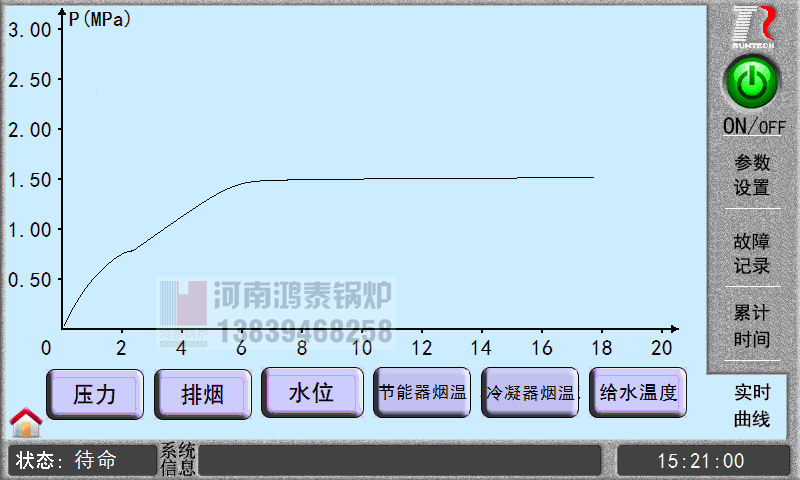

按“實時曲線”鍵，進入實時曲線畫面。如圖 21 所示。
圖 21 實時曲線
當前畫面顯示壓力曲線。橫坐標為時間（單位：小時），縱坐標為帕（單位：XX）。
按“壓力”鍵，顯示蒸汽壓力曲線。
按“排煙”鍵，顯示排煙溫度曲線。
按“水位”鍵，顯示水位曲線。
按“節能器煙溫”鍵，顯示節能器煙溫曲線。
按“冷凝器煙溫”鍵，顯示冷凝器煙溫曲線。
按“給水溫度”鍵，顯示給水溫度曲線。
按“退出”鍵，回到主畫面。
五、水位檢測及控制
水位測量選擇為“4 支電極”時：
控制器通過檢測水電極信號判斷鍋筒水位的狀態，并根據此狀態控制給水泵的啟停，如下表所示：
|
序 號 |
水位 |
水位電極狀態 |
控制輸出 |
控制輸出 |
|
高報警 |
高水位 |
低水位 |
極限低 |
|
1 |
高水位報警 |
1 |
1 |
1 |
1 |
關閉給水泵、報警提示 |
|
2 |
高水位 |
0 |
1 |
1 |
1 |
給水泵保持原工作狀態 |
|
3 |
中水位 |
0 |
0 |
1 |
1 |
給水泵保持原工作狀態 |
|
4 |
低水位 |
0 |
0 |
0 |
1 |
啟動給水泵 |
|
5 |
極限低水位報警 |
0 |
0 |
0 |
0 |
關閉給水泵 、報警、停爐 |
注：上表中水電極狀態欄中的“1”表示水位達到或超過該電極；“0” 表示水位未達到該電極。
水位測量選擇為“6 支電極”時：
控制器通過檢測水電極信號判斷鍋筒水位的狀態，并按照一定的算法控制給水泵的啟停。
當水位測量選擇為“4-20mA”時：
當鍋筒水位低于“低水位”設置值時，啟動給水泵；
當鍋筒水位達到“高水位”設置值時，停止給水泵。
給水泵在自動運行時間段，控制器根據 PID 設置，進行運算，變頻輸出。
六、運行
控制器不報警時，按“
”鍵，控制器進入運行狀態。按“
”鍵，控制器退出運行狀態。
6.1 燃燒器控制
1. 當燃燒器工作方式選擇為“兩段火”時：
停爐壓力>轉火壓力>使用壓力
當蒸汽壓力低于使用壓力時，燃燒器工作在大火狀態；
當蒸汽壓力達到轉火壓力時，燃燒器工作在小火狀態；
當蒸汽壓力達到停爐壓力時，燃燒器關閉。
2. 當燃燒器工作方式選擇為“內置比調”時：
當蒸汽壓力低于目標壓力時，啟動燃燒器，然后根據 PID 調節參數設置，自動控制燃燒器比調，促
使蒸汽壓力穩定在目標壓力范圍內；蒸汽壓力達到停爐壓力時，燃燒器關閉。
6.2 冷凝循環泵控制
燃燒器啟動時，冷凝循環泵啟動；
燃燒器關閉時，冷凝循環泵延時 3 分鐘關閉。
七、報警
控制器檢測到故障時，自動關閉燃燒器等設備。彈出報警畫面，系統播放語音報警，報警輸出繼電器觸點閉合。一般報警的畫面如圖 22 所示。
圖 22 故障報警畫面
畫面中間顯示故障名稱（可顯示同時出現的多個故障），畫面右側有“消音”和“復位”兩個按鈕。
按“消音”鍵可關閉報警輸出繼電器；按“復位”鍵回到主畫面。如故障現象沒有消除，系統 1 分鐘后重新進入報警畫面。故障排除后，按“復位”鍵，退出故障報警畫面，返回待命狀態。
發生“高水位報警”或“低水位報警”時，系統不改變運行狀態，只報警提示。在主畫面上方按一下，可關閉語音和報警輸出繼電器。
控制器檢測到報警時，除彈出顯示報警畫面外，報警發生的時間和名稱都被記錄下來，可通過查閱報警記錄，檢查最近發生的 70 條報警記錄。
報警表
|
故障名稱 |
原因 |
處理 |
|
壓力變送器斷路 |
壓力變送器輸入回路斷開 |
停爐、報警 |
|
壓力變送器短路 |
壓力變送器輸入回路電流大于或等于 20mA |
停爐、報警 |
|
超壓報警（變送器） |
蒸汽壓力達到“超壓報警”設置值 |
停爐、報警 |
|
水位傳感器斷路 |
水位傳感器輸入回路斷開 |
停爐、報警 |
|
水位傳感器短路 |
水位傳感器輸入回路電流大于或等于 20mA |
停爐、報警 |
|
極限低水位報警(電流) |
水位小于或者等于“缺水報警”設置值 |
停爐、報警 |
|
高水位報警(電流) |
水位達到“高報警水位”設置值 |
不停爐、報警 |
|
排煙溫度高報警 |
排煙溫度達到“排煙超溫”設置值 |
停爐、報警 |
|
極限低水位報警 |
水位低于缺水電極 |
停爐、報警 |
|
水位電極邏輯錯 |
較高位置電極檢測到有水，較低位置電極反而沒有檢測到有水 |
停爐、報警 |
|
低水位報警 |
水位低于低水位報警電極 |
不停爐、報警 |
|
高水位報警 |
水位達到高水位報警電極 |
不停爐、報警 |
|
變頻器故障 |
變頻器故障信號閉合 |
停爐、報警 |
|
超壓報警（控制器） |
超壓報警信號斷開 |
停爐、報警 |
|
燃?xì)鈮毫Ω邎?bào)警 |
燃?xì)鈮毫Ω邎?bào)警輸入端有 220V 交流電壓 |
停爐、報警 |
|
燃?xì)鈮毫Φ蛨?bào)警 |
燃?xì)鈮毫Φ蛨?bào)警輸入端有 220V 交流電壓 |
停爐、報警 |
|
燃?xì)庑孤﹫?bào)警 |
燃?xì)庑孤﹫?bào)警輸入端有 220V 交流電壓 |
停爐、報警 |
|
燃燒器故障 |
燃燒器故障輸入端有 220V 交流電壓 |
停爐、報警 |
注：排煙溫度傳感器不接不顯示，斷路、短路不報警；節能器煙溫傳感器不接不顯示，斷路、短路不報警；
冷凝器煙溫傳感器不接不顯示，斷路、短路不報警；給水溫度傳感器不接不顯示，斷路、短路不報警。
8.1 輸入
8.1.1 壓力變送器
測量鍋爐蒸汽壓力采用壓力變送器，其為電流信號：4~20mA。測量范圍：量程可設。
8.1.2 水位傳感器
測量鍋爐水位采用水位傳感器，其為電流信號：4~20mA。測量范圍：0-100%。
8.1.3 溫度傳感器
溫度傳感器使用熱電阻。電阻分度號：Pt100，R（0）=100.00Ω。測溫范圍：0～400℃。傳感器在溫度每變化 1℃時其電阻變化僅 0.39Ω左右，故應特別注意接線質量，盡量減小導線接頭處的接觸電阻，以免影響測溫精度。溫度傳感器均采用三線制接法以消除線路電阻的影響，三根導線規格、長度應完全相同，B、C 兩端在溫度傳感器一側短接。
8.1.4 水位電極（水位電接點）
當水電極兩端的電阻低于 50K 時，控制器即認為水面已高于電極，當水電極兩端電阻升至 200K 以上時，控制器即認為水面已低于電極。請注意電極兩端的絕緣。
8.1.5 燃燒器故障
可將燃燒器故障燈并聯接入控制器，控制器檢測并作出報警，提示用戶處理。此信號為 220 伏交流強電信號。
8.1.6 燃?xì)庑孤?/div>
可將燃?xì)庑孤┕收蠠舨⒙?lián)接入控制器，控制器檢測并作出報警，提示用戶處理。此信號為 220 伏交流強電信號。
8.1.7 燃?xì)鈮毫Φ?/div>
可將燃?xì)鈮毫Φ凸收蠠舨⒙?lián)接入控制器，控制器檢測并作出報警，提示用戶處理。此信號為 220 伏交流強電信號。
8.1.8 燃?xì)鈮毫Ω?/div>
可將燃?xì)鈮毫Ω吖收蠠舨⒙?lián)接入控制器，控制器檢測并作出報警，提示用戶處理。此信號為 220 伏交流強電信號。
8.2 輸出
控制繼電器觸點容量為 10A/220VAC，使用時負載應小于 0.5KVA。
8.2.1 燃燒器控制
控制器提供一組獨立的小火或啟停控制觸點， 一組獨立的大火或大小火轉換控制觸點。可配接各種進口、國產燃燒器。小火控制繼電器既可接燃燒器的小火控制端，也可直接控制燃燒器的電源。
8.2.2 泵（閥）控制
控制器可配接各種泵或閥。使用功率小于 0.5KVA 的單相泵（閥）時，可直接將控制器的（閥）控制輸出串入水泵（閥）的供電回路。如泵（閥）功率較大或?yàn)槿嗨脛t應配接適當功率的接觸器。
T2 串行通訊接口技術要求
一、一般信息
1、 主從方式：從機。
2、 接口類型：RS-485。
3、 數據格式：1 位啟始位，8 位數據位，1 位停止位。
4、 奇偶校驗：無校驗（0）、奇校驗（1）、偶校驗（2）。
5、 波特率：9600、19200。
6、 站號：0-255。
7、 使用協議：MODBUS_RTU。
二、通訊地址
1、讀數據(03 命令)
（1）控制器狀態
10h（40017）
（10h）=0：待命；
（10h）=1：報警；
（10h）=2：運行；
（2）開關量輸入
11h（40018）
11h.0：缺水電極
11h.1：低水位報警電極(6 電極特有)
11h.2：低水位電極
11h.3：中水位電極(6 電極特有)
11h.4：高水位電極
11h.5：高水位報警電極
11h.6：變頻器故障
11h.9：超壓報警
11h.10：燃燒器故障
11h.11：燃?xì)庑孤﹫?bào)警
11h.12：燃?xì)鈮毫Φ蛨?bào)警
11h.13：燃?xì)鈮毫Ω邎?bào)警
注：開關量輸入信號某位為 0 表示輸入信號斷開，某位為 1 表示輸入信號閉合
（3）開關量輸出
13h（40020）
13h.0：燃燒器啟?？刂?/div>
13h.1：燃燒器增加調節/負荷調節
13h.2：燃燒器減小調節
13h.3：給水泵（主）控制
13h.4：給水泵（備）控制
13h.5：冷凝循環泵控制
13h.6：報警輸出
注：開關量輸出信號某位為 0 表示輸出信號斷開，某位為 1 表示輸出信號閉合（4）模擬量輸入
15h（40022） 冷凝器煙溫
16h（40023） 給水溫度
17h（40024） 蒸汽壓力
18h（40025） 水位信號
19h（40026） 排煙溫度
1ah（40027） 節能器煙溫
（5）報警
25h（40038）
25h.0：壓力變送器斷路
25h.1：壓力變送器短路
25h.2：超壓報警(變送器)
25h.3：水位傳感器斷路
25h.4：水位傳感器短路
25h.5：極限低水位報警(電流)
25h.6：高水位報警(電流)
25h.7：排煙溫度高報警
25h.8：極限低水位報警
25h.9：水位電極邏輯錯
25h.10：低水位報警
25h.11：高水位報警
25h.12：變頻器故障
25h.13：超壓報警（控制器）
25h.14：燃?xì)鈮毫Φ蛨?bào)警
25h.15：燃?xì)鈮毫Ω邎?bào)警
26h.0：燃?xì)庑孤﹫?bào)警
26h.1：燃燒器故障
注：報警信號某位為 0 表示無報警，某位為 1 表示有報警
（6）設備的狀態
27h（40040）
27h.0=0 給水泵主泵
27h.0=1 給水泵備泵
27h.1=0 給水泵自動
27h.1=1 給水泵手動
27h.3=0 冷凝循環泵自動
27h.3=1 冷凝循環泵手動
（7）累計燃燒時間
29h: 燃燒器累計時間2、寫數據（06 命令）
（ 1） a0h（ 40161）
（ a0h） =1 控制器進入運行狀態
（ a0h） =2 控制器退出運行狀態
（ a0h） =3 復位
（ a0h） =4 消音
（ a0h） =5 啟動（手動啟動燃燒器大火）
（ a0h） =6 增大（手動啟動燃燒器大火）
（ a0h） =7 減?。ㄊ謩?dòng)啟動燃燒器小火）
（ a0h） =8 停止（手動關閉燃燒器）
（a0h）=100 給水泵啟動
（a0h）=101 給水泵停止
（a0h）=102 給水泵自動
（a0h）=103 給水泵手動
（a0h）=104 給水泵主泵
（a0h）=105 給水泵備泵
（a0h）=106 冷凝循環泵啟動
（a0h）=107 冷凝循環泵停止
（a0h）=108 冷凝循環泵自動
（a0h）=109 冷凝循環泵手動

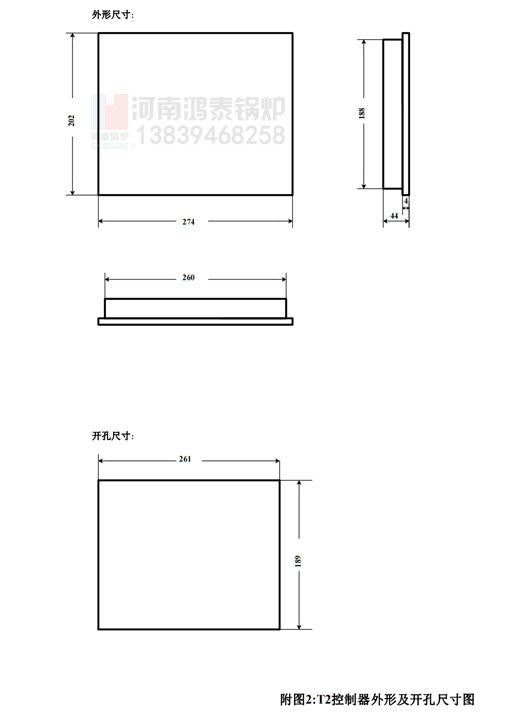

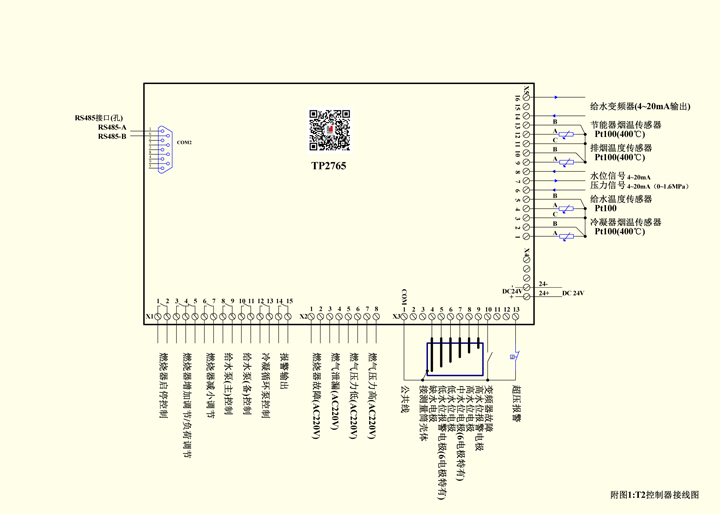

附件、附圖：用戶接線圖及外形尺寸、開孔尺寸
